Логическая структура жестких дисков несколько отличается от логической структуры гибких дисков.

Минимальным адресуемым элементом жесткого диска является кластер, который может включать в себя несколько секторов. Размер кластера зависит от типа используемой таблицы FAT и от емкости жесткого диска.
На жестком диске минимальным адресуемым элементом является кластер, который содержит несколько секторов.

Таблица FAT16 может адресовать 216 = 65 536 кластеров. Для дисков большой емкости размер кластера оказывается слишком большим, так как информационная емкость жестких дисков может достигать 150 Гбайт.
Например, для диска объемом 40 Гбайт размер кластера будет равен:

40 Гбайт/65536 = 655 360 байт = 640 Кбайт.

Файлу всегда выделяется целое число кластеров. Например, текстовый файл, содержащий слово "информатика", составляет всего 11 байтов, но на диске этот файл будет занимать целиком кластер, то есть 640 Кбайт дискового пространства для диска емкостью 150 Гбайт. При размещении на жестком диске большого количества небольших по размеру файлов они будут занимать кластеры лишь частично, что приведет к большим потерям свободного дискового пространства.

Эта проблема частично решается с помощью использования таблицы FAT32, в которой объем кластера принят равным 8 секторам или 4 килобайтам для диска любого объема.
В целях более надежного сохранения информации о размещении файлов на диске хранятся две идентичные копии таблицы FAT.

Преобразование FAT16 в FAT32 можно осуществить с помощью служебной программы Преобразование диска в FAT32, которая входит в состав Windows.

Принципы работы видеоадаптера и монитора

Прежде чем стать изображением на мониторе, двоичные цифровые данные обрабатываются центральным процессором, затем через шину данных направляются в видеоадаптер, где они обрабатываются и преобразуются в аналоговые данные и уже после этого направляются в монитор и формируют изображение. Сначала данные в цифровом виде из шины попадают в видеопроцессор, где они начинают обрабатываться. После этого обработанные цифровые данные направляются в видеопамять, где создается образ изображения, которое должно быть выведено на дисплее. Затем, все еще в цифровом формате, данные, образующие образ, передаются в RAMDAC, где они конвертируются в аналоговый вид, после чего передаются в монитор, на котором выводится требуемое изображение.

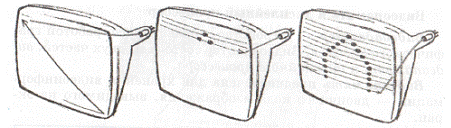

Существуют мониторы, основанные на разных физических принципах. Самыми распространенными являются мониторы на основе электроннолучевой трубки - ЭЛТ-мониторы. На экране такого монитора пиксель образуется люминесцирующим веществом, которое светится под воздействием луча, испускаемого электронной пушкой. Такой луч пробегает по порядку (сканирует) все строки сетки пикселей. При этом он модулируется: на точки, которые должны светиться, падает, а на темных точках прерывается

Поскольку после прекращения воздействия электронного луча на точку экрана ее свечение быстро затухает, то сканирование периодически повторяется с высокой частотой (75-85 раз в секунду и более). При такой частоте наше зрение не замечает мерцания изображения.

Логическая структура жестких дисков

компьютер архитектура аппаратный программный

Первоначально на компьютерах использовались черно-белые мониторы. На черно-белом экране пиксель, на который падает электронный луч, светится белым цветом.
Неосвещенный пиксель - черная точка.

При изменении интенсивности электронного потока получаются промежуточные серые тона (оттенки).

Отображение и представление в компьютере графической информации.

Стандартным устройством вывода графической информации в компьютере IBM считается система, которая состоит из монитора и видеокарты.

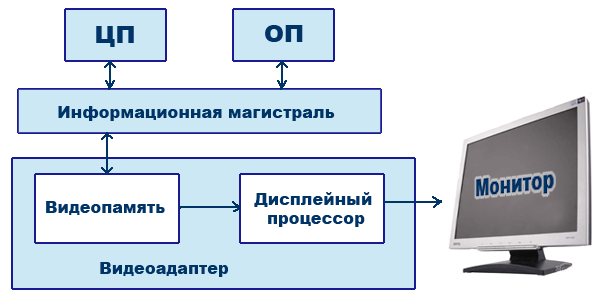

Схема системы вывода изображения на экран

С 80-х гг. развивается технология обработки на ПК графической информации. Форму представления на экране дисплея графического изображения, состоящего из отдельных точек (пикселей), называют растровой.

Минимальным объектом в растровом графическом редакторе является точка. Растровый графический редактор предназначен для создания рисунков, диаграмм.

Разрешающая способность монитора (количество точек по горизонтали и вертикали), а также число возможных цветов каждой точки определяются типом монитора.

Распространённая разрешающая способность – 800 х 600 = 480 000 точек.

1 пиксель чёрно-белого экрана кодируется 1 битом информации (чёрная точка или белая точка). Количество различных цветов К и количество битов для их кодировки связаны формулой: К = 2b.

Современные мониторы имеют следующие цветовые палитры: 16 цветов, 256 цветов; 65 536 цветов (high color), 16 777 216 цветов (true color).
